硅膠資訊News Center
推薦產(chǎn)品Recommended
當(dāng)前位置：主頁(yè) > 硅膠資訊 > 行業(yè)新聞 > 行業(yè)新聞
模具硅膠制品缺料原因和處理辦法
時(shí)間：2023-06-25來(lái)源：宏圖瀏覽次數(shù)：

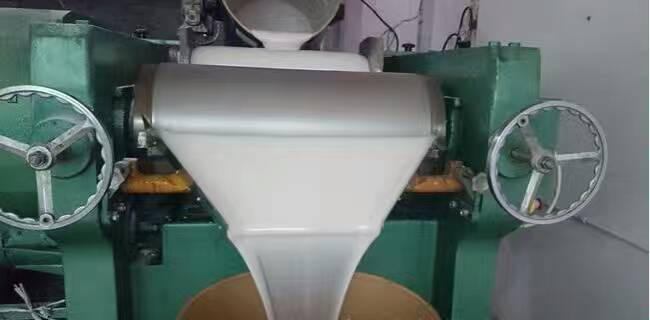

模具硅膠制品在生產(chǎn)過(guò)程中會(huì)出現(xiàn)很多問(wèn)題，比如缺料、流痕、毛刺等問(wèn)題，宏圖硅膠給大家說(shuō)下模具硅膠制品出現(xiàn)缺料原因和處理的辦法是如何的。
一、模具硅膠制品缺料產(chǎn)生原因如下：
1、型腔高度不一，型腔間隙過(guò)大，模具排氣條件不佳;
2、半成品單耗不足或裝膠量不足;
3、壓力不足;
4、膠料流動(dòng)性太差;
5、模溫過(guò)高,膠料焦燒;
6、膠料早期焦燒(死料);
7、料不夠厚，流動(dòng)不充分;
8、平板上升太快，膠料沒(méi)有充分流動(dòng);
9、模具溫度過(guò)高;
10、脫模劑使用不當(dāng);
二、解決模具硅膠制品缺料的辦法：
1、修改模具，保證配合得當(dāng)，高度一致，加開(kāi)排氣槽，多排氣;
2、調(diào)整單耗和成型件形狀;
3、提高壓力
4、改配方,增加膠料流動(dòng)性;
5、改配方,延長(zhǎng)焦燒時(shí)間;
6、改善膠料存放條件和時(shí)間;
7、增加料厚度;
8、減慢平板上升速度;
9、降低模具溫度，加快操作速度;
10、調(diào)整脫模劑的配比和用量。
特別提醒硅膠制品硬度高和低的情況下缺料如何處理：
1硬度低的配方，油一般會(huì)比較多，停放時(shí)間過(guò)長(zhǎng)的話，表面難免會(huì)滲出，所以要回?zé)?。但回?zé)捄罅鲃?dòng)性會(huì)提高，所以要冷卻停放。
2.低硬度的東西，注料快的話可能導(dǎo)致膠料進(jìn)料背壓不足和包裹氣泡，所以要降低膠料進(jìn)入模腔的速度?？赡艿脑?，膠料要足夠冷以降低流動(dòng)性。
3.配方中可以加點(diǎn)類(lèi)似TT的東西，也可以加少量膠粉。
希望以上模具硅膠制品缺料原因和解決方法可以對(duì)你的生產(chǎn)有所幫助，關(guān)注我們宏圖硅膠分析更多模具硅膠相關(guān)問(wèn)題資訊。
- 返回首頁(yè)
- |
- 宏圖硅膠
- |
- 硅膠產(chǎn)品
- |
- 硅膠資訊
- 硅膠案例
- |
- 合作伙伴
- |
- 聯(lián)系宏圖
- |
- 宏圖時(shí)刻
公司地址：廣東省 深圳市 龍崗區(qū) 龍城大道3020
座機(jī)：0755-28342471 郵箱：279840520@qq.com
深圳市宏圖硅膠科技有限公司 版權(quán)所有 ICP:粵ICP備17099390號(hào)
模具硅膠生產(chǎn)廠家：深圳液體硅膠生產(chǎn)基地
